一、概述

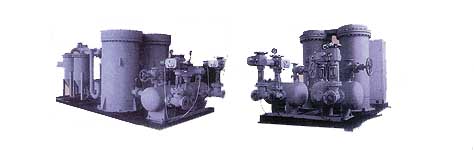

該裝置是本公司在有關電力行業專家指導下開發研究成功的，用于加快汽輪機停機后的冷卻速度，縮短停機后的冷卻時間，該裝置利用通熱空氣的方式，在汽輪機停機后的高溫階段，輸送300度左右的干燥潔凈的熱空氣，并保持與氣缸內壁一定的溫差，由高溫階段的小流量逐漸調至低溫階段的大流量空氣，達到快速冷卻目的。
該裝置還可在機組冷啟動時，預熱汽輪機，縮短甚至取消低速暖機時間；熱啟動時，可先冷卻中壓缸，使缸溫與再熱汽溫提前匹配；停機備用時，可用來干燥汽輪機，防止?jié)駳飧g。因此，使用該裝置后，可以提高機組的投運率，緩解電力供需矛盾，具有明顯的經濟效率和社會效率。
該裝置適用于國內外生產的各種型號的汽輪機。
二、型號參數
|
型 號 |
額定功率 |
工作壓力 |
最高加熱溫度 |
最大流量 |
進口通徑 |
出口通徑 |
|
YXQL-50 |
50 |
0.8 |
250 |
20 |
65 |
按用戶要求 |
|
YXQL-60 |
60 |
250 |
20 |
65 |
||
|
YXQL-80 |
80 |
300 |
50 |
65 |
||
|
YXQL-90 |
90 |
350 |
60 |
100 |
||
|
YXQL-100 |
100 |
350 |
60 |
100 |
||
|
YXQL-120 |
120 |
350 |
60 |
100 |
||
|
YXQL-150 |
150 |
400 |
60 |
100 |
||
|
YXQL-180 |
180 |
400 |
60 |
100 |
||
|
YXQL-240 |
240 |
400 |
60 |
125 |
||
|
YXQL-300 |
300 |
400 |
60 |
125 |
三、加熱元件
加熱元件有多只管狀電加熱管組成，每只電加熱管的參考參數為：
|
電壓 |
功率 |
直徑 |
長度 |
絕緣電阻 |
耐壓強度 |
|
380/220 |
2.5-4 |
20 |
1500 |
>50 |
2000 |
電熱元件最高表面溫度500度，每只電熱管可以單獨更換。
該設備配套溫控柜位可控硅溫度控制柜，采用PID參數控制調節，性能穩定可靠。
